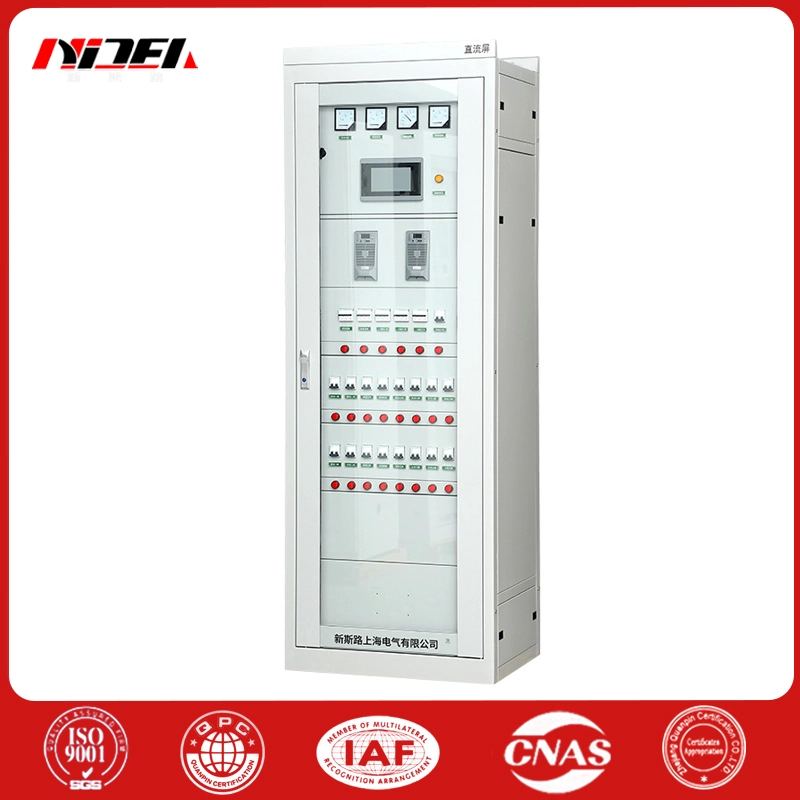

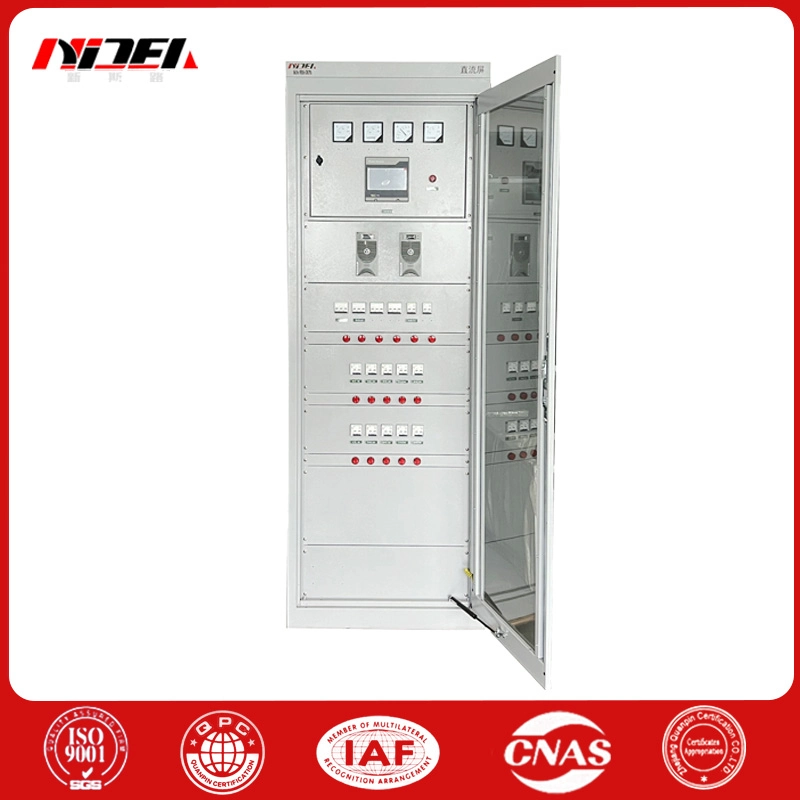

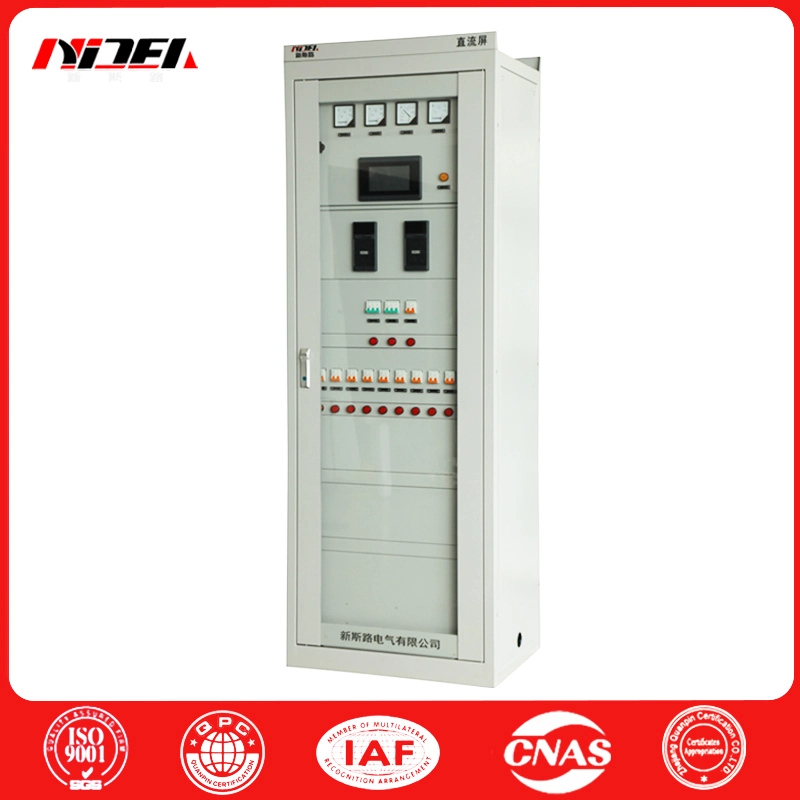

20AH-110V DC-Verteilerfeld

Das NICEA 20AH-110V DC-Verteilerpanel gehört zur GZDW-Serie mikrocomputergesteuerter DC-Panels und ist für den Betrieb und die Steuerung für Umspannwerke, Kraftwerke, Industrie- und Bergbauunternehmen, elektrifizierte Eisenbahnen und Hochhäuser mit unterschiedlichen Spannungsniveaus konzipiert Stromversorgung für Hochspannungsschalter, Relaisschutz und automatische Geräte. Das System verfügt über ein integriertes Designkonzept, das Überwachungsmodule, Gleichrichtermodule, Isolationsüberwachung, Batterieinspektion, Schaltermengenüberwachung und Abwärtsmodule usw. integriert und die Merkmale führender Technologie, intelligenter Messung und Steuerung sowie komfortabler Bedienung zeigt. Es unterstützt die Kommunikation mit dem Host-Computer und realisiert problemlos die „vier Remote“-Funktionen. Es ist eine ideale DC-Stromversorgungslösung für unbeaufsichtigte Umgebungen.

Ausführliche Erläuterung der Funktionsmerkmale

Automatische Umschaltung des Zweikanal-Wechselstromeingangs: sorgt für einen kontinuierlichen und stabilen Betrieb des Systems.

Große Anpassungsfähigkeit des Spannungseingangs:Geeignet für eine Vielzahl von Stromnetzumgebungen, insbesondere für raue Bedingungen.

Hochfrequenz-Schaltnetzteiltechnik:Modulares N+1-Hot-Backup-Design zur Verbesserung der Systemzuverlässigkeit.

Gleichrichtermodul-Hot-Plug:Unterstützt Online-Wartung, komfortablen und effizienten Betrieb.

Effiziente Schaltertechnik:Das Lademodul nutzt die neueste internationale Technologie mit hoher Umwandlungseffizienz und geringen elektromagnetischen Störungen.

Diversifizierte Überwachungsschnittstelle:Es stehen LCD-Bildschirm, Touchscreen und andere Optionen mit benutzerfreundlicher Oberfläche und intuitiver Bedienung zur Verfügung.

Offene Kommunikationsschnittstelle:Einfache Verbindung zum RTU-System der Umspannstation oder zum DCS-System des Kraftwerks.

Intelligentes Batteriemanagement:Echtzeitüberwachung des Batteriestatus, mit Patrouillenmessgerät, genauere Fehlerwarnung.

Flexibilität der Isolationsüberwachung:Eingebautes oder externes Isolationsrelais/-detektor für verschiedene Anforderungen.

Überwachung der DC-Bus-Isolation:Echtzeitüberwachung zur Gewährleistung der Systemsicherheit.

Stellwerkserweiterung:Unterstützt die Alarmfunktion für Unfall-/Warnsignale, die bei Bedarf konfiguriert werden kann.

Blitzschutz und Isolationsschutz:Mehrere Schutzmaßnahmen zur Gewährleistung der System- und Personensicherheit.

Kommunikationsschnittstelle und Protokoll:Stellen Sie RS232- und RS485-Schnittstellen bereit und unterstützen Sie RTU, CDT, MODBUS und andere Kommunikationsprotokolle.

System-Debugging und -Vorbereitung

Vor Verlassen des Werks wurde das NICEA 20AH-110V DC-Verteilerfeld vollständig getestet und eingestellt. Angesichts der unvorhergesehenen Faktoren, die während des Transports auftreten können, ist vor dem offiziellen Betrieb dennoch eine detaillierte Inspektion erforderlich. Es wird empfohlen, zunächst eine ohmsche Last für den Probebetrieb zu verwenden und dann die Batterie und die Last anzuschließen, nachdem sichergestellt wurde, dass die Leistung des Ladegeräts und die Betriebsspannung des Einspeiseschranks den Standards entsprechen. Das Potentiometer im Gerät wurde entsprechend den Vorgaben eingestellt. Bewegen Sie es nur, wenn dies erforderlich ist. Wenn eine Anpassung erforderlich ist, wenden Sie sich bitte an den Hersteller.

Leitfaden für Verpackung, Transport und Lagerung

Professionelle Verpackung:Verwenden Sie eine vollständig geschlossene Verpackung, die feuchtigkeits- und staubdicht sowie mechanisch beschädigt ist. Die Batterie ist separat verpackt.

Sicherer Transport:Vermeiden Sie starke Vibrationen, Stöße oder Umdrehungen, um die Produktsicherheit zu gewährleisten.

Richtige Lagerung:Die Ausrüstung sollte in einer belüfteten und trockenen Umgebung, fern von hohen Temperaturen, Staub und Metallpulver, gelagert werden und es sollten Schutzmaßnahmen gegen Regen, Feuchtigkeit und Sonnenschutz getroffen werden.

Batteriespeicher:In einer trockenen und belüfteten Umgebung mit einer Raumtemperatur von nicht mehr als 25 °C und einer Luftfeuchtigkeit von nicht mehr als 70 % aufstellen. Eine Langzeitlagerung erfordert regelmäßiges Laden und Entladen sowie einen Vaseline-Schutz.

Angehängte Dokumente

Enthält ein Systemhandbuch, einen Werksinspektionsbericht, Systemkonstruktionszeichnungen und ein Produktzertifikat, um sicherzustellen, dass Benutzer unser 20AH-110V DC-Verteilerfeld vollständig verstehen und verwenden.

Kundendienst und Bestellanleitung

Kundendienstverpflichtung:

Unter der Voraussetzung, dass die Regeln für Lagerung, Verwendung, Installation und sicheren Betrieb eingehalten werden, führen wir innerhalb eines Jahres ab dem Datum der Installation (höchstens 15 Monate ab dem Datum der Lieferung) die Inbetriebnahme, Reparatur oder den Austausch der fälligen Teile durch auf Probleme, die durch die Fertigungsqualität verursacht werden.

Bestellhinweise:

Definieren Sie klar die Anwendungsszenarien und Verwendungszwecke der Geräte.

Geben Sie den Gerätenamen, das Modell, die Spezifikationen oder die Systemparameteranforderungen an.

Sollten besondere Einsatzumgebungen oder technische Anforderungen bestehen, erläutern Sie diese bitte bei der Bestellung ausführlich.

Für nicht abgedeckte Angelegenheiten gilt der Bestellvertrag, für im Vertrag nicht spezifizierte Angelegenheiten ist auf die technischen Unterlagen des Herstellers zu verweisen.
